L'atelier, poste par poste
L'atelier d'Acier St-Arnaud Ltée, à Trois-Rivières, réunit une table de plasma CNC de 3 × 12 m, une presse plieuse CNC de 300 t, des lignes de poinçonnage, de perçage et de sciage, des postes de soudure et un poste de contrôle. Les capacités indiquées sont des exemples, à confirmer à la soumission.
Vue générale de l'atelierLe parc d'équipement
Une table de plasma, une ligne de poinçonnage, une presse plieuse, des postes de soudure : chaque pièce passe sur le poste qui convient, dans l'ordre du travail.
| Poste | Capacité | Matières | Usage typique |
|---|---|---|---|

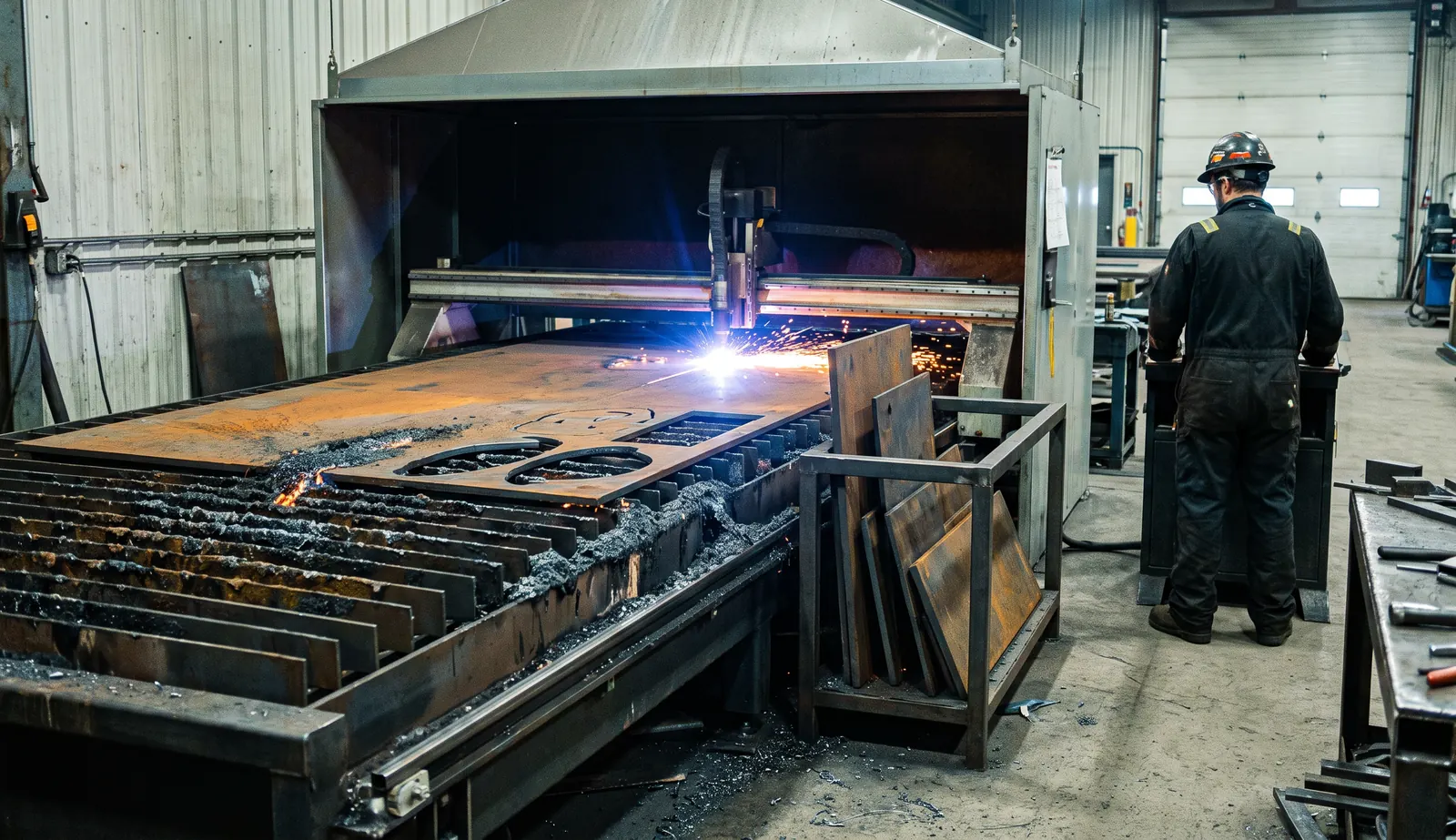

| Découpe plasma CNC | Table 3 × 12 m | Acier jusqu'à 40 mm | Plaques de base, plaques de jonction, flasques, goussets |

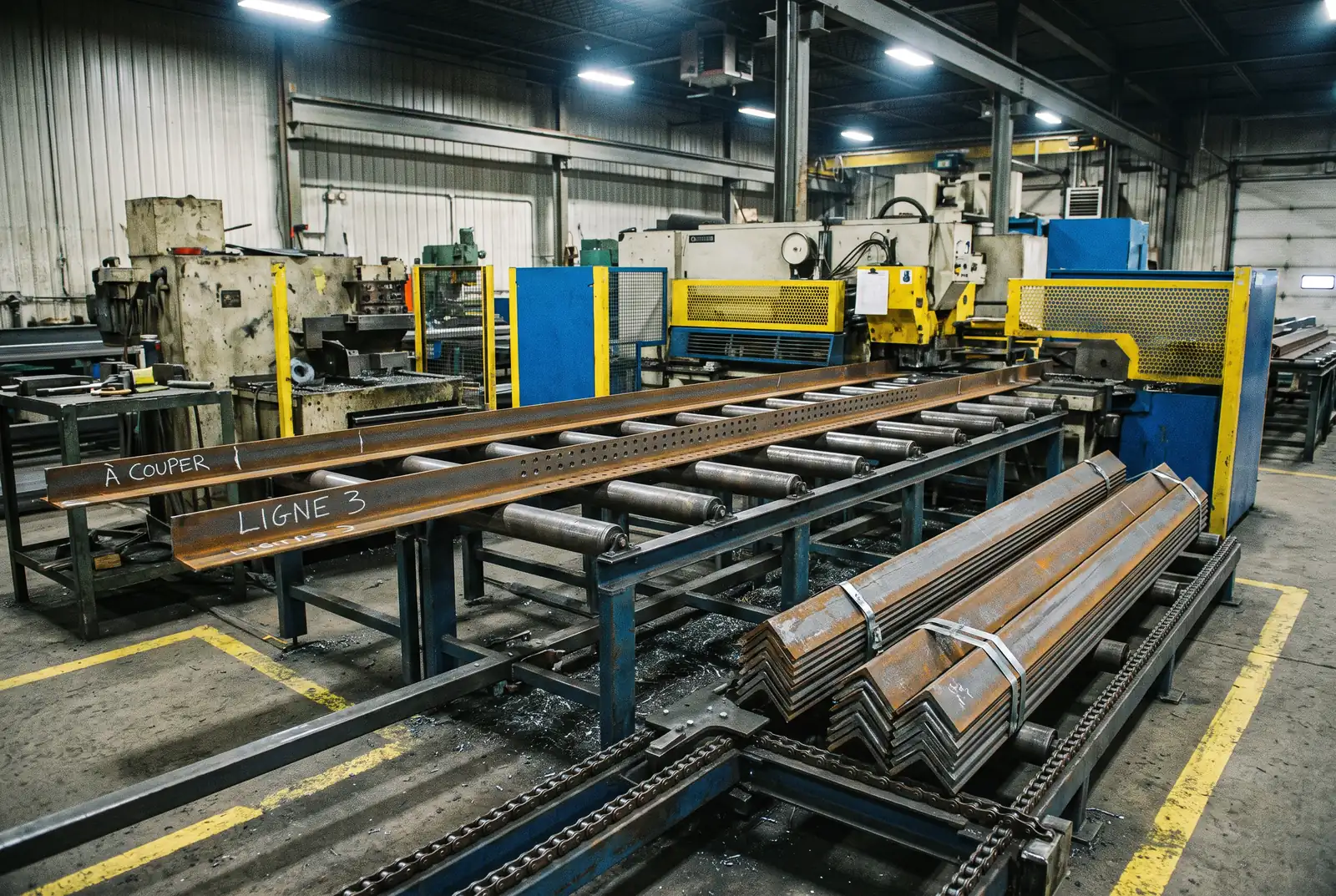

| Poinçonnage CNC de cornières | Cornières jusqu'à L152 × 152 × 16 | Acier | Membrures et diagonales de tours, trous au gabarit |
| Cisaillage | Tôle jusqu'à 12 mm × 3 m | Acier | Plats, bandes, pièces droites en volume |

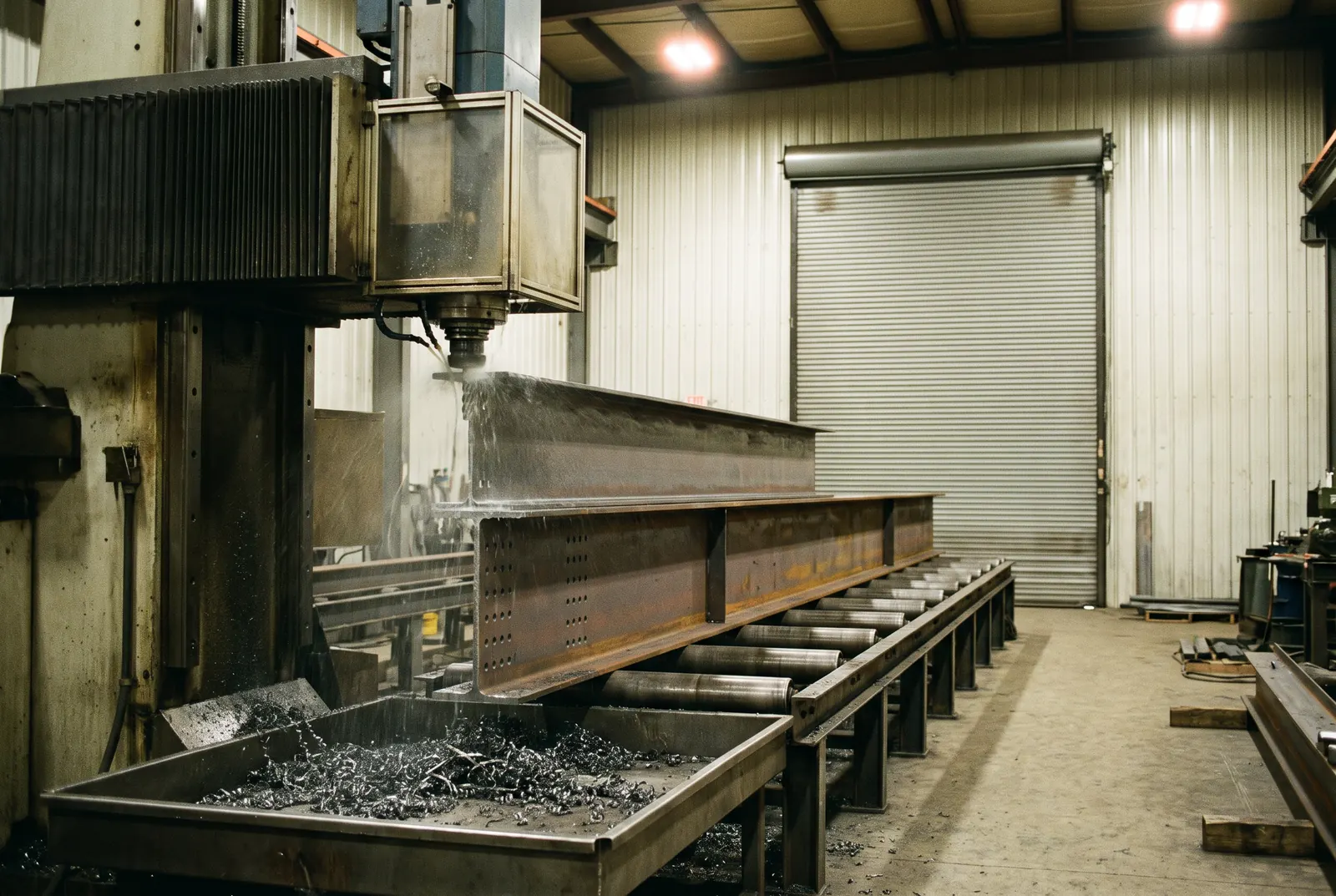

| Perçage CNC de profilés | Profilés jusqu'à 600 mm de hauteur | Poutres W, profilés C, tubes HSS | Poutres, colonnes, platines, entraxes précis |
| Sciage CNC | Coupe droite et d'onglet | Profilés, cornières, tubes | Débit à la longueur, coupes d'extrémité |
| Poste | Capacité | Matières | Usage typique |
|---|---|---|---|

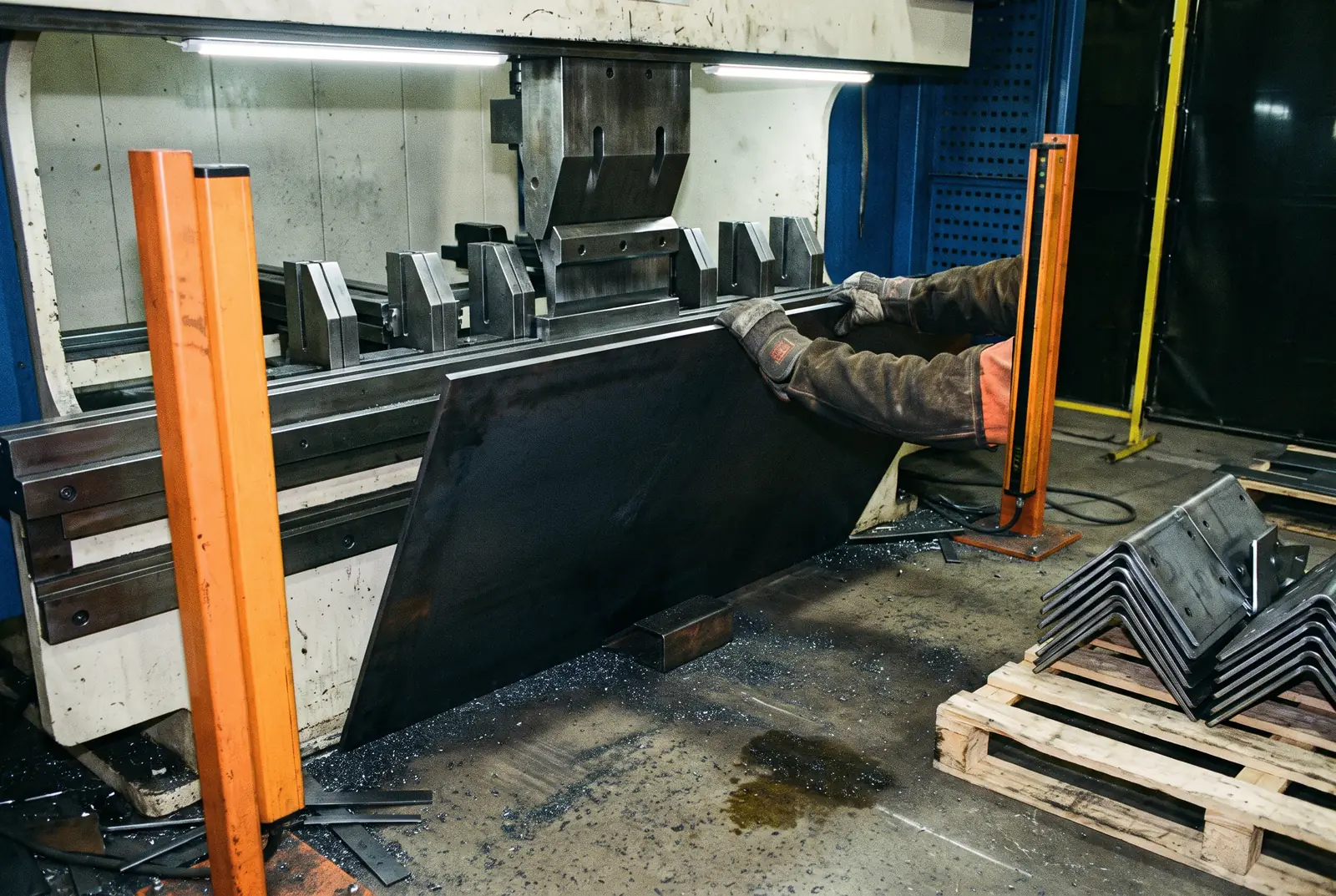

| Presse plieuse CNC 300 t | Longueur de pliage 4 m | Acier jusqu'à 20 mm | Équerres, supports, goussets pliés, pièces de forme |
| Butée arrière CNC | Plusieurs plis en un seul montage | Selon l'outillage | Pièces répétitives, séries d'équerres |
| Outillage de pliage | Lames, matrices, outils pour grands rayons | Acier, acier galvanisé | Rayons serrés ou larges selon le plan |
| Poste | Capacité | Matières | Usage typique |
|---|---|---|---|

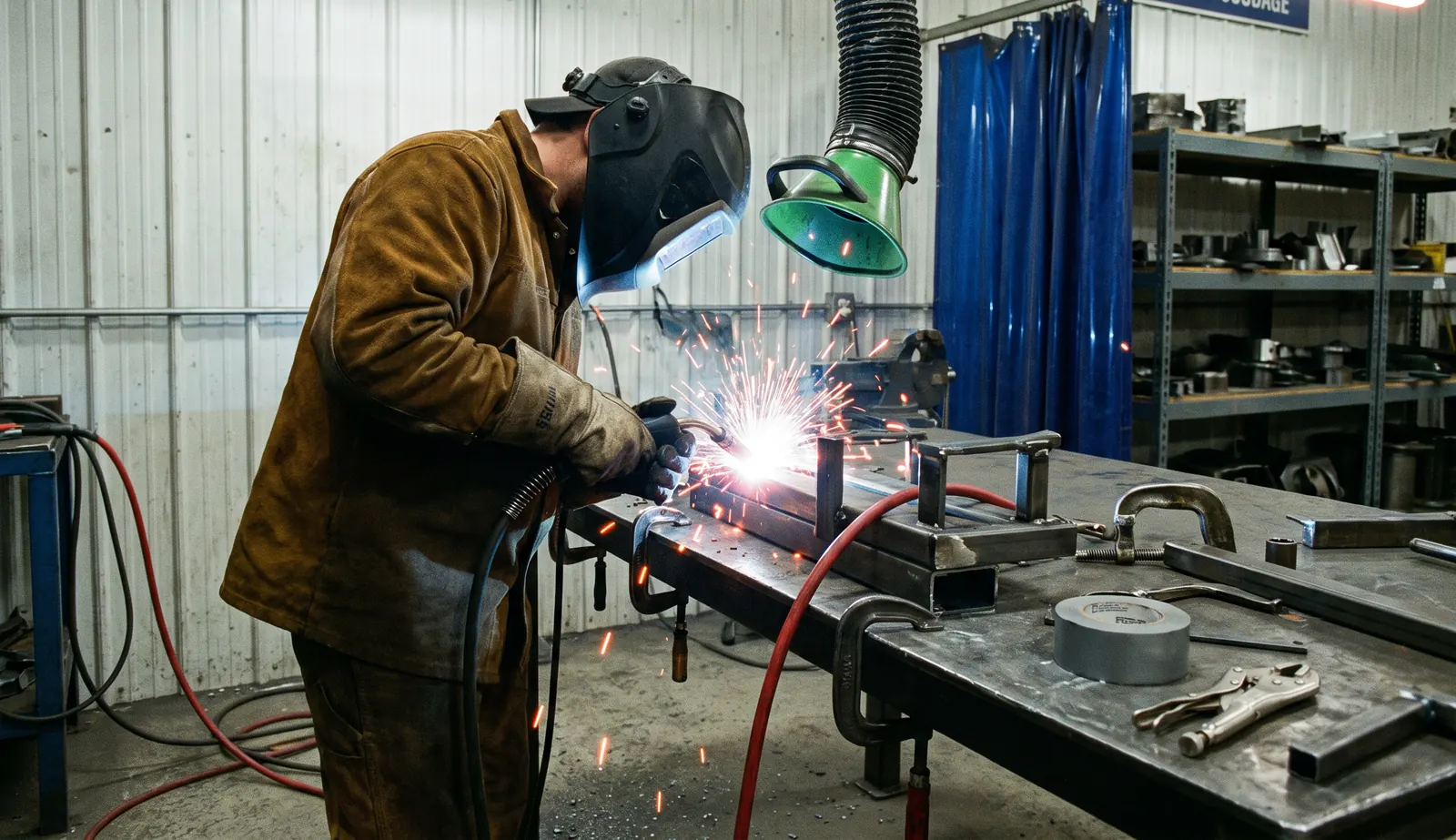

| Postes MIG et fil fourré | Soudage semi-automatique | Acier de construction | Assemblages de tours, supports, plaques d'assise |
| Électrode enrobée | Soudage à l'arc | Acier épais | Soudures de réparation et de renfort |
| Gabarits et tables d'assemblage | Pièces jusqu'à 12 m | Acier | Assemblages répétables, cotes tenues d'une pièce à l'autre |
| Positionneurs et supports | Pièces jusqu'à 3 t | Acier | Soudure à plat des ensembles lourds |
| Moyen | Capacité | Usage |
|---|---|---|
| Chariots élévateurs | 5 t et 10 t | Déplacement des profilés et des ensembles dans l'atelier |
| Élingues et palonniers | Selon la pièce | Levage des ensembles lourds |
| Camion plateforme et remorque | Livraison selon le dossier | Livraison des sections sur le site du client |
Exemples de capacité, à confirmer à chaque soumission. Liste à jour et capacités détaillées sur demande.
Mesurer avant de livrer

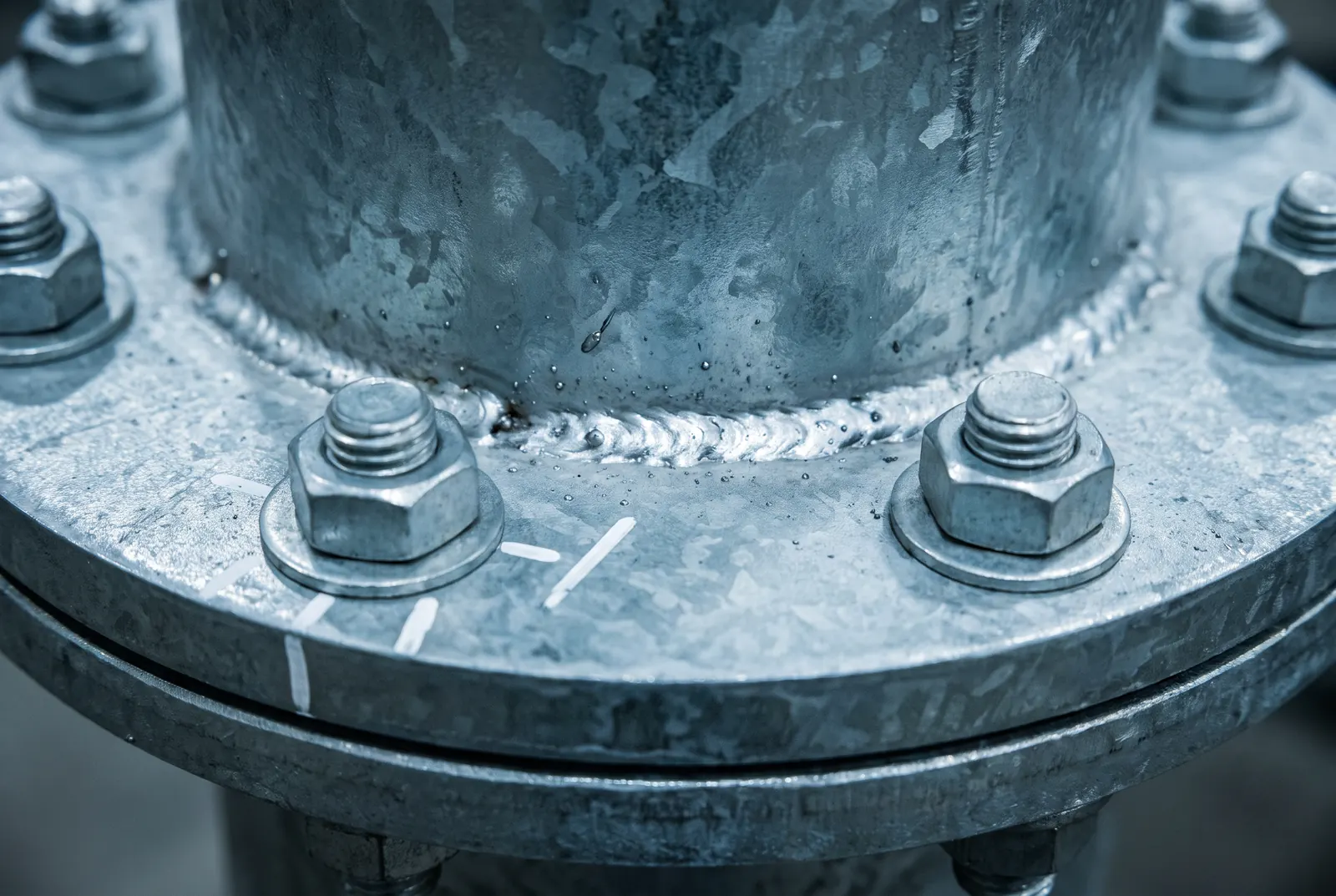

Une pièce de structure doit se boulonner à sa voisine. Les longueurs, les entraxes de trous et l'équerrage sont contrôlés avant l'expédition, et les sections critiques sont assemblées à blanc.
Vous pouvez voir un exemple de suivi dans l'espace de suivi de chantier.
| Instrument | Étendue | Usage |
|---|---|---|
| Ruban et règle étalonnés | Jusqu'à 30 m | Longueurs, entraxes, hors-équerre |
| Niveau et laser de ligne | Atelier | Planéité, alignement, verticalité des ensembles |
| Gabarits de perçage | Selon la pièce | Trous de platines et de brides au gabarit |
| Pied à coulisse et jauges de soudure | 0 à 300 mm | Épaisseurs, diamètres de trous, dimensions de cordons |
| Assemblage à blanc (montage d'essai) | Sections et platines | Vérifier que les pièces se boulonnent entre elles avant l'expédition |
Le chemin d'une pièce
- 01
Réception
Plans, nuance et quantité validés. L'acier est identifié et rangé avec son numéro de coulée.
- 02
Découpe et perçage
Plasma, poinçonnage, sciage et perçage selon les dessins d'atelier approuvés.
- 03
Pliage et soudure
Pièces pliées, puis assemblées sur gabarit et soudées dans un ordre qui limite la déformation.
- 04
Contrôle et expédition
Entraxes contrôlés, assemblage à blanc des sections critiques, repérage et palettisation.
Plan de l'atelier
Les postes sont disposés dans l'ordre du travail : acier, découpe, pliage, soudure, assemblage à blanc, expédition. Moins de manutention, moins de risques d'erreur, des délais plus courts.
À l'atelier
Venez voir avant de commander
Une visite d'une demi-heure permet de voir les postes et de parler du plan. Sur rendez-vous : lundi au jeudi, 8 h à 16 h · vendredi, 8 h à 12 h.
Un plan en main ? Envoyez-le.
Réponse sous 24 h ouvrables, entente de confidentialité sur demande.
